Dirençlerin Paralel Bağlanması

İki ya da daha fazla direncin bağlanmasıyla elde edilen dirence eş değer direnç denir. Eş değer direnç R_eş ile gösterilir.

İstenilen miktarda akım elde etmek için dirençler; seri, paralel ve karışık olmak üzere üç şekilde bağlanabilir.

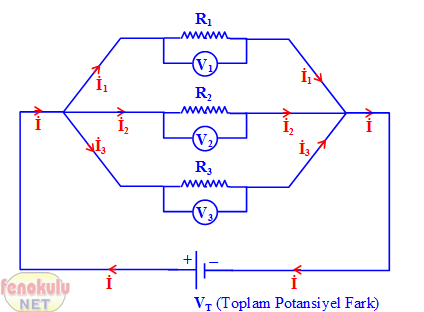

V (veya V_T) → Toplam (ana koldaki pilin) Potansiyel Fark

İ → Ana Koldan Geçen Akım Şiddeti

R_eş → Eşdeğer Direnç

V₁ → 1. Direncin Uçları Arasındaki Potansiyel Fark

İ₁ → 1. Dirençten Geçen Akım Şiddeti

R₁ → 1. Direnç

V₂ → 2. Direncin Uçları Arasındaki Potansiyel Fark

İ₂ → 2. Dirençten Geçen Akım Şiddeti

R₂ → 2. Direnç

V₃ → 3. Direncin Uçları Arasındaki Potansiyel Fark

İ₃ → 3. Dirençten Geçen Akım Şiddeti

R₃ → 3. Direnç

İki ya da daha fazla direncin birer uçlarının bir noktaya diğer uçlarının da başka bir noktaya bağlanmasına paralel bağlama denir.

1-) Paralel bağlı devrelerde üretecin bağlandığı kola ana kol denir.

2-) Paralel bağlamada eş değer direncin tersi, dirençlerin terslerinin toplamına eşittir.

3-) Paralel bağlamada ana koldan geçen akım şiddeti, her bir koldan geçen akım şiddetlerinin toplamına eşittir.

İ = İ₁ + İ₂ + İ₃ + …

4-) Paralel bağlamada toplam potansiyel fark, her bir koldaki potansiyel farka eşittir.

V_T = V₁ = V₂ = V₃ = …

7-) Dirençler paralel bağlandığında eşdeğer direnç, diğer dirençlerden küçük olur yani eşdeğer direnç küçülür.

8-) Paralel bağlı dirençlerin bulunduğu devrelerde büyük direncin bağlandığı koldan küçük, küçük direncin bağlandığı koldan büyük akım geçer. Paralel bağlı kollardan geçen akımların toplamı, ana koldan geçen akıma eşittir.
