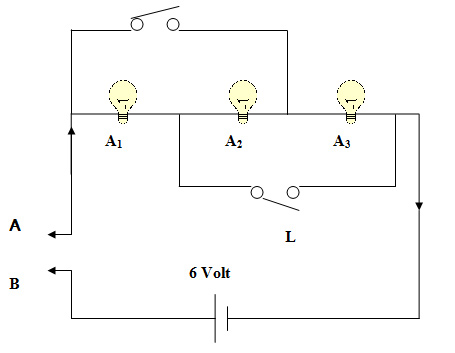

ÇOK AMAÇLI ELEKTRİK DEVRESİ
1- K ve L anahtarları açık konumda A ve B noktalarına anahtar bağlanarak
a) Anahtarın devredeki görevi ve bağlanması
b) Seri bağlı ampullerde ampul parlaklığı
c) A ve B noktasına reosta bağlanarak seri bağlı ampullerde iletkenin
direnci-Akım ve ampullerin parlaklığı d) A ve B noktasına ampermetre bağlanarak
seri bağlı ampullerde ampul sayısı ve akım -ilişkisi
e) A ve B noktasına bir pil bağlanarak seri bağlı pillerde pil sayısı- ampul
parlaklığı
f) A ve B noktalarına iletken ve yalıtkan cisimler bağlanarak cismin iletkenmi-
yalıtkanmı olduğunu g) A ve B noktalarına özdeş bir ampul bağlanarak seri bağlı
ampullerde ampul sayısı- parlaklık ilişkisi
2- A ve B noktalarına anahtar bağlanıp kapatılarak
a) K anahtarı kapatılarak seri bağlı devrede ampul sayısı parlaklık ilişkisi
(Sadece A3 ampulü yanar)
b) Ayni durumda A ve B noktasına ampermetre bağlanarak seri bağlı devrede ampul
sayısı- ampul parlaklık- akım ilişkisi
c) L anahtarı kapatılarak yine a ve b maddelerindeki durum gözlenebilir.(Sadece
A1 ampulü yanar.)
3- K ve L anahtarları ayni anda kapatılarak
a) A ve B noktalarına anahtar bağlanıp kapatılarak paralel bağlı ampullerde
ampul parlaklığı(Ampuller paralel bağlanır)
b) A ve B noktalarına ampermetre bağlanarak paralel bağlı ampullerde devreden
geçen akım
c) A ve B noktalarında ampermetre bağlı iken A1 , A2, A3 ampulleri sıra ile
gevşetilip paralel bağlı ampullerde ampul sayısı-parlaklık-akım ilişkisi
d) A ve B noktalarına reosta bağlanarak paralel bağlı ampullerde
direnç-akım-ampul parlaklığı ilişkisi
e) A ve B noktalarına özdeş ampul bağlanarak karışık devrede ampul parlaklık
ilişkisi
f) A ve B uçlarına bakır elektrotlar bağlanarak iletken ve yalıtkan sıvılar(=
Elektrolit olan veya olmayan Tuzlu ve şekerli suların iletken ve yalıtkanlıkları
bulunabilir.
Bülent Dilekoğlu
İSTİKLAL İ.Ö.O/SAMSUN |
